یک سیستم تهویه مطبوع گران‌قیمت با یک ترموستات نامناسب یا نصب اشتباه، نه‌تنها به‌درستی کار نمی‌کند، بلکه می‌تواند به کمپرسور و موتور فن آسیب جدی بزند. بسیاری از کاربران که از سرد یا گرم نشدن فضا شکایت دارند، وقتی سیستم بررسی می‌شود مشخص می‌شود که مشکل اصلاً از دستگاه تهویه نیست؛ مشکل از نصب ترموستات است. یک اتصال اشتباه، یک سیم جابه‌جا شده یا یک ترموستات ناسازگار می‌تواند کل سیستم را از حالت بهینه خارج کند.

اما کمتر کسی می‌داند که نصب ترموستات هوشمند برای فن‌کویل و داکت‌اسپلیت یک فرآیند کاملاً متفاوت از ترموستات‌های معمولی دارد. تعداد سیم‌ها، نوع پروتکل ارتباطی، آدرس‌دهی و تنظیمات اولیه، همه باید دقیق و بر اساس مشخصات دستگاه تهویه انجام شود. اگر تا به حال از این تفاوت‌ها آگاه نبودید، این مقاله قرار است خلأ آن را پر کند.



ترموستات هوشمند چه تفاوتی با مدل‌های معمولی دارد؟

ترموستات‌های قدیمی صرفاً یک کلید حرارتی ساده هستند که در یک دمای خاص مدار را قطع یا وصل می‌کنند. آن‌ها هیچ اطلاعاتی درباره وضعیت دستگاه، مصرف انرژی یا الگوی استفاده ندارند. ترموستات هوشمند اما یک دستگاه پردازشگر کوچک است که می‌تواند با سیستم تهویه مطبوع مکالمه دیجیتال داشته باشد، برنامه‌ریزی زمانی انجام دهد و از طریق شبکه Wi-Fi یا Zigbee با اپلیکیشن موبایل یا سیستم خانه هوشمند ارتباط برقرار کند.

در پروژه‌های نصب ترموستات هوشمند، این دستگاه‌ها معمولاً به دو صورت با سیستم‌های تهویه ارتباط برقرار می‌کنند: از طریق سیم‌های کنترلی آنالوگ یا از طریق پروتکل‌های دیجیتال مثل Modbus RTU. انتخاب روش ارتباطی مستقیماً به نوع دستگاه تهویه، برند ترموستات و زیرساخت موجود بستگی دارد و اولین چیزی است که باید قبل از هر اقدامی مشخص شود.



فن‌کویل یا داکت‌اسپلیت؛ تفاوت از کجاست؟

قبل از هر چیز باید دانست که فن‌کویل و داکت‌اسپلیت دو معماری کاملاً متفاوت دارند و فرآیند نصب ترموستات برای هر کدام متفاوت است. فن‌کویل (FCU) یک دستگاه تبادل حرارت محلی است که معمولاً به یک چیلر مرکزی یا سیستم آب گرم/سرد وصل می‌شود. کنترل آن از طریق والو‌های دو یا سه‌طرفه و سرعت فن انجام می‌گیرد.

داکت‌اسپلیت اما یک سیستم رفریجرانت مستقیم است که یونیت داخلی آن هوا را مستقیماً خنک یا گرم می‌کند و از طریق کانال‌کشی به فضاهای مختلف توزیع می‌کند. پروتکل ارتباطی داکت‌اسپلیت‌ها معمولاً اختصاصی برند است؛ به عنوان مثال Mitsubishi از پروتکل M-NET، Daikin از D-BUS و Midea از Modbus استفاده می‌کند. این تفاوت در پروتکل یعنی ترموستاتی که برای یک برند کار می‌کند، لزوماً برای برند دیگری قابل استفاده نیست.



سیم‌کشی فن‌کویل؛ آنچه باید بدانید

در نصب ترموستات برای فن‌کویل، معمولاً با یک کابل چندرشته‌ای ۶ تا ۸ رشته مواجه هستید. هر رشته وظیفه مشخصی دارد و جابه‌جایی آن‌ها می‌تواند از خاموش نشدن فن تا آسیب به برد الکترونیکی را در پی داشته باشد. ترموستات‌های هوشمند مدرن معمولاً ترمینال‌های استانداردی دارند، اما باید مطمئن شوید که ترتیب اتصالات با نقشه سیم‌کشی فن‌کویل شما مطابقت دارد.

ترمینال‌های اصلی در فن‌کویل‌های استاندارد شامل G (کنترل فن)، Y1 (سرمایش)، W1 (گرمایش)، V (والو دو طرفه)، FAN1/FAN2/FAN3 (سرعت‌های فن) و C (کامن یا مشترک) می‌شوند. در مدل‌های پیچیده‌تر با والو سه‌طرفه، ترمینال‌های اضافه‌ای برای تنظیم دقیق جریان آب وجود دارد. نکته مهم اینجاست که در فن‌کویل‌های اروپایی و برخی برندهای آسیایی، نام‌گذاری ترمینال‌ها ممکن است با استاندارد آمریکایی متفاوت باشد؛ بنابراین همیشه باید به مانوال فنی دستگاه مراجعه کنید.



سیم‌کشی داکت‌اسپلیت؛ پروتکل‌های دیجیتال جای سیم‌های آنالوگ را می‌گیرند

نصب ترموستات برای داکت‌اسپلیت در مقایسه با فن‌کویل پیچیدگی متفاوتی دارد. اکثر داکت‌اسپلیت‌های مدرن دارای پورت ارتباطی اختصاصی هستند که از طریق آن می‌توان با دستگاه ارتباط دیجیتال برقرار کرد. برای اتصال ترموستات هوشمند به این دستگاه‌ها، معمولاً به یک گیت‌وی واسط نیاز دارید که زبان ترموستات را به زبان دستگاه ترجمه کند.

در برخی برندها مثل Midea و Gree، پروتکل Modbus RTU از طریق یک کانکتور RS-485 در دسترس است و می‌توان مستقیماً یک ترموستات سازگار با Modbus را به آن وصل کرد. اما در برندهایی مثل Daikin یا Mitsubishi، به گیت‌وی‌های اختصاصی نیاز دارید. این گیت‌وی‌ها از یک طرف به پورت داخلی دستگاه وصل می‌شوند و از طرف دیگر پروتکل‌های استاندارد مثل BACnet یا Modbus را ارائه می‌دهند.



ابزار و تجهیزات لازم برای نصب ترموستات

قبل از شروع نصب ترموستات هوشمند، باید از آماده بودن ابزار و تجهیزات لازم مطمئن شوید. کار بدون آمادگی کافی نه‌تنها زمان‌بر است، بلکه ریسک آسیب به دستگاه را افزایش می‌دهد.

تجهیزات ضروری برای نصب:

  • مولتی‌متر دیجیتال برای تست ولتاژ و اطمینان از قطع برق
  • پیچ‌گوشتی‌های ساعتی ریز برای باز کردن ترمینال‌های ظریف
  • دستگاه تست خط RS-485 یا USB-to-RS485 برای عیب‌یابی پروتکل Modbus
  • کابل شیلدار ۲ یا ۴ رشته‌ای برای خطوط ارتباطی دیجیتال

پس از آماده‌سازی ابزار، اولین قدم قطع کامل برق سیستم تهویه و تأیید آن با مولتی‌متر است. هرگز روی مدار زنده کار نکنید، حتی اگر ولتاژ پایین باشد؛ زیرا بردهای الکترونیکی ترموستات در برابر برق‌گرفتگی لحظه‌ای بسیار آسیب‌پذیر هستند.



مراحل نصب ترموستات هوشمند؛ گام‌به‌گام

مرحله اول نصب ترموستات، شناسایی کابل‌های موجود و تطبیق آن‌ها با نقشه سیم‌کشی ترموستات جدید است. اگر ترموستات قدیمی داشتید، قبل از جداکردن آن، یک عکس از اتصالات بگیرید. این کار ساده می‌تواند در مواقعی که نقشه فنی در دسترس نیست، ساعت‌ها وقت صرفه‌جویی کند.

بعد از نصب فیزیکی ترموستات و اتصال سیم‌ها، نوبت به تنظیمات اولیه می‌رسد. اکثر ترموستات‌های هوشمند یک منوی راه‌اندازی اولیه دارند که در آن باید نوع سیستم تهویه (فن‌کویل، اسپلیت یا داکت‌اسپلیت)، تعداد مرحله‌های گرمایش و سرمایش، سرعت‌های فن و بازه دمایی مجاز را مشخص کنید. این تنظیمات اگر درست نباشند، حتی با سیم‌کشی کاملاً صحیح هم سیستم درست کار نخواهد کرد.



آدرس‌دهی Modbus؛ قدم نهایی در نصب ترموستات دیجیتال

در نصب ترموستات‌های مبتنی بر Modbus RTU، یک مرحله اضافه وجود دارد که بسیاری از نصب‌کاران آن را نادیده می‌گیرند: آدرس‌دهی دستگاه. در یک شبکه RS-485، هر دستگاه باید یک آدرس Modbus منحصربه‌فرد داشته باشد که بین ۱ تا ۲۴۷ است.

آدرس را معمولاً از طریق DIP سوئیچ‌های روی بردِ ترموستات یا از طریق منوی تنظیمات تغییر می‌دهید. در سیستم‌هایی که چند دستگاه تهویه با یک کنترلر مرکزی مدیریت می‌شوند، هر ترموستات یا گیت‌وی باید آدرس متفاوتی داشته باشد. اگر دو دستگاه آدرس یکسان داشته باشند، تداخل در شبکه ایجاد می‌شود و هیچ‌کدام پاسخ نخواهند داد. این مشکل یکی از رایج‌ترین خطاهایی است که در نصب ترموستات‌های شبکه‌ای پیش می‌آید.



ادغام با سیستم خانه هوشمند

یکی از مهم‌ترین دلایل انتخاب ترموستات هوشمند به جای مدل‌های معمولی، توانایی ادغام با پلتفرم‌های خانه هوشمند است. بعد از اتمام نصب ترموستات و تنظیمات محلی، نوبت به اتصال آن به اکوسیستم هوشمند می‌رسد. ترموستات‌های Wi-Fi مثل برخی مدل‌های Tuya-based مستقیماً به روتر متصل می‌شوند و از طریق اپلیکیشن قابل کنترل هستند.

در پروژه‌های جامع‌تر که از پروتکل Zigbee یا Z-Wave استفاده می‌کنند، ترموستات باید به هاب مرکزی pair شود. این هاب می‌تواند Home Assistant، SmartThings یا یک کنترلر اختصاصی باشد. مزیت این معماری اینجاست که ترموستات می‌تواند با سنسور حضور، سیستم روشنایی و کنترل پرده‌ها هماهنگ شود؛ مثلاً وقتی آخرین نفر اتاق را ترک می‌کند، ترموستات به‌صورت خودکار سیستم را به حالت ECO تبدیل کند.



خطاهای رایج در نصب ترموستات و نحوه رفع آن‌ها

متداول‌ترین مشکلات پس از نصب:

  • فن روشن می‌ماند و خاموش نمی‌شود: اغلب ناشی از اشتباه در اتصال سیم G (کنترل فن) است
  • سیستم سرمایش روشن نمی‌شود: بررسی اتصال Y1 و بررسی تنظیم نوع سیستم در منوی ترموستات
  • ارتباط Modbus برقرار نمی‌شود: بررسی صحت آدرس‌دهی، نرخ Baud Rate و اتصال صحیح A و B روی RS-485
  • ترموستات رید اشتباه دما نشان می‌دهد: محل نصب ترموستات نباید مستقیم زیر دریچه هوا یا کنار پنجره باشد

درک این خطاها و علت آن‌ها نشان می‌دهد که نصب ترموستات یک فرآیند چندلایه است که سخت‌افزار، نرم‌افزار و محل قرارگیری فیزیکی دستگاه همگی باید درست باشند.



چرا محل نصب ترموستات اهمیت دارد؟

بسیاری از مشکلات عملکردی ترموستات‌ها نه از سیم‌کشی بلکه از محل نصب ناصحیح ناشی می‌شود. ترموستات دمای هوای اطراف خودش را می‌خواند و بر اساس آن تصمیم می‌گیرد. اگر روی دیواری نصب شود که پشت آن لوله‌کشی آب گرم است، دمای خوانده‌شده بالاتر از واقعیت خواهد بود و سیستم بیش از حد لازم کار خواهد کرد.

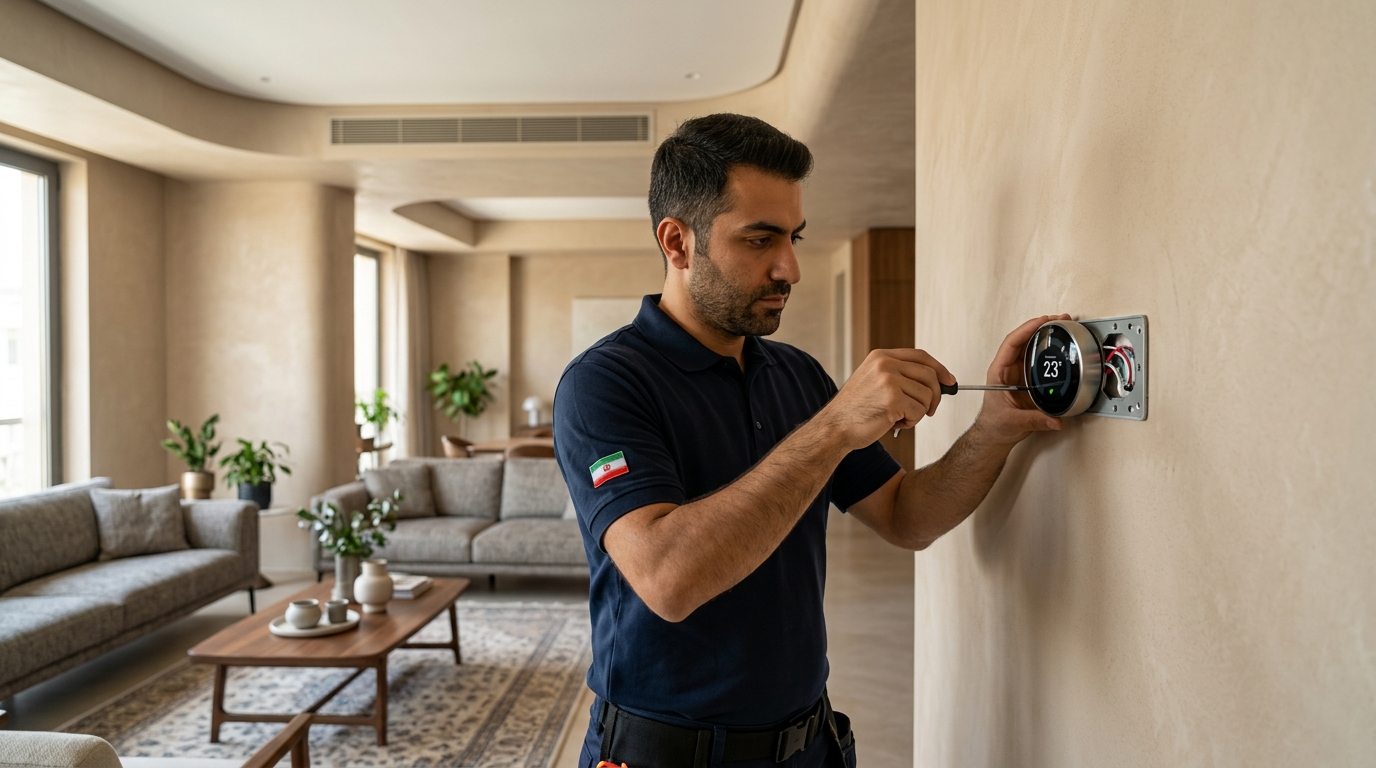

بهترین محل برای نصب ترموستات، دیوار داخلی فضا، در ارتفاع تقریبی ۱.۵ متری از کف و دور از منابع حرارتی، دریچه‌های هوا و تابش مستقیم آفتاب است. در فضاهای باز بزرگ مثل سالن‌های تجاری، ممکن است به چند سنسور دما در نقاط مختلف نیاز باشد که میانگین آن‌ها به عنوان مرجع ترموستات در نظر گرفته شود. مطالب بیشتر : BMS Academy



جمع‌بندی

نصب ترموستات هوشمند برای فن‌کویل و داکت‌اسپلیت یک مهارت ترکیبی است که هم دانش الکتریکی، هم آشنایی با پروتکل‌های ارتباطی و هم درک سیستم‌های تهویه مطبوع را می‌طلبد. از انتخاب صحیح ترموستات سازگار با دستگاه، تا سیم‌کشی دقیق و آدرس‌دهی Modbus و تنظیمات ادغام با خانه هوشمند، هر مرحله اهمیت خاص خود را دارد.

سرمایه‌گذاری روی یک ترموستات هوشمند و نصب صحیح آن، مصرف انرژی سیستم تهویه را به طور قابل توجهی کاهش می‌دهد، عمر تجهیزات را افزایش می‌دهد و آسایش واقعی را به فضا می‌آورد. هوشمندسازی سیستم تهویه مطبوع اغلب اولین و سودآورترین قدم در مسیر هوشمندسازی کامل ساختمان است. منبع : Google
